Transformer un portail manuel en installation motorisée ne se limite pas à ajouter un moteur, c’est aussi garantir la tranquillité de chacun. Voici comment couvrir les aspects de sécurité — essentiellement enfants, anti‑écrasement, arrêt d’urgence — tout en respectant la réglementation en vigueur.
Au sommaire de ce guide :
Prenez les mesures du portail avant toute motorisation
Commencez par un examen structurel : état des piliers, scellements, charnières, jeu des vantaux ou du chariot (coulissant), rectitude du rail, butées d’ouverture/fermeture. Un affaissement, une déformation ou des points durs multiplient les risques de coincement et perturbent les capteurs.
En parallèle, identifiez les zones dangereuses : points de cisaillement côté gonds, espace entre lisse et poteau, refoulement d’un coulissant devant une clôture barreaudée, etc. La littérature professionnelle impose d’ailleurs une analyse de risques du site avant pose du moteur et des dispositifs de protection.
Les normes à respecter
Deux familles de textes structurent la sécurité : la norme EN 13241 (exigences de performance et de sécurité des portes/portails) et la norme EN 12453 (sécurité d’utilisation des portes/portails motorisés : anti-pincement, anti-écrasement, anti-cisaillement). La première est la « norme produit », la seconde guide la conception/installation et renvoie aux méthodes d’essai de l’EN 12445.
En pratique : motoriser un portail existant assemble plusieurs composants (ouvrant, opérateur, logique, capteurs…). Juridiquement, l’installateur devient le fabricant de l’ensemble et doit délivrer une documentation CE conforme (déclaration, notice, marquage, procès-verbaux d’essais).
Les normes harmonisées publiées au Journal officiel de l’UE créent une présomption de conformité à la directive « Machines » 2006/42/CE ; on y retrouve notamment EN 12453, EN 12978 (équipements de protection sensibles), EN ISO 13850 (arrêt d’urgence).
Les mesures pour limiter les risques d'accident
La prévention des chocs se joue sur deux leviers complémentaires : réduction des forces et détection d’obstacle. L’EN 12453 encadre des seuils d’effort mesurés en plusieurs points de la course : par exemple, des valeurs maximales de force dynamique (selon la géométrie) et des durées limitées pendant lesquelles la force peut dépasser certains paliers, avec un retour rapide sous des seuils non dangereux.
Concrètement, on combine :
- Contrôle actif du couple (moteur 24 V avec encodeur) pour inverser ou libérer dès contact ;

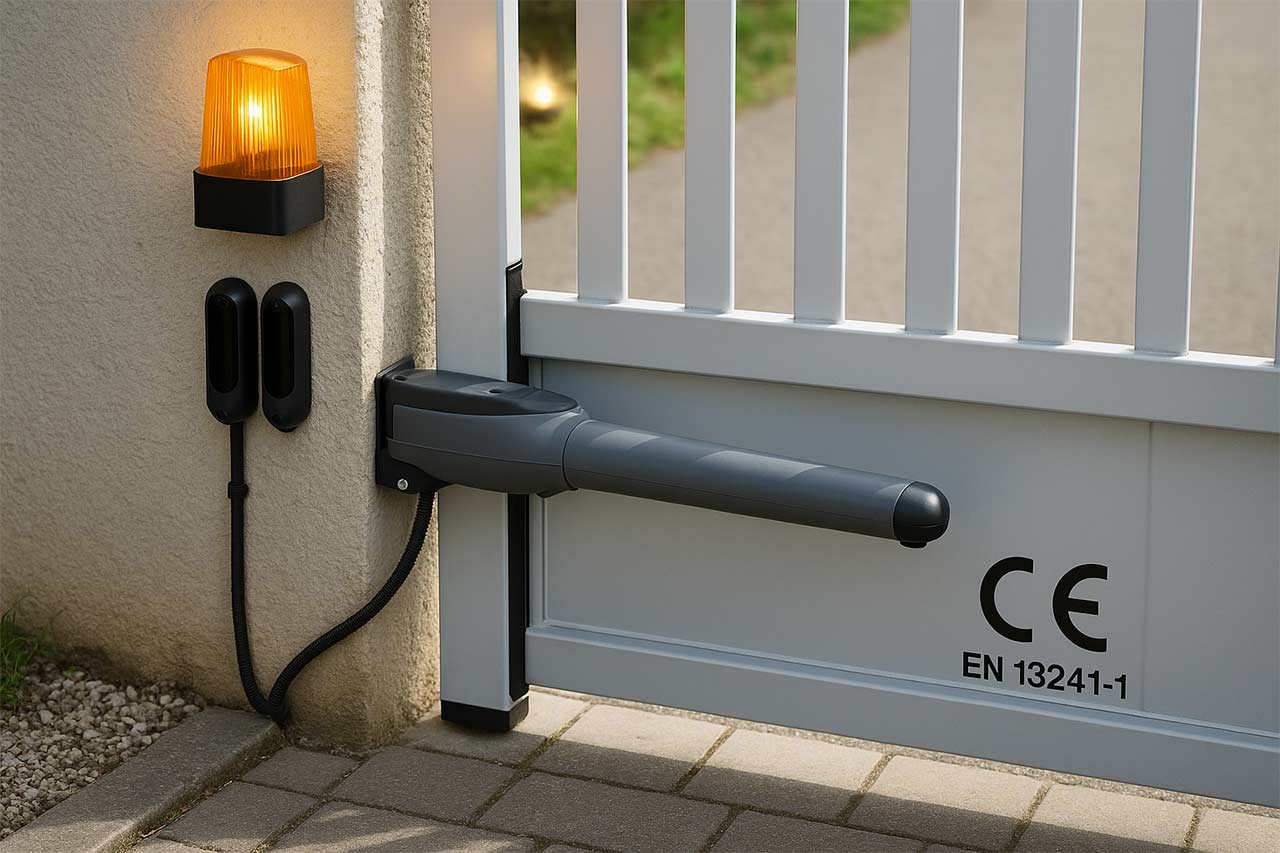

- Cellules photoélectriques (détection sans contact) installées de part et d’autre de la zone balayée ;
- Barres palpeuses conformes EN 12978 sur les bords principaux et secondaires exposés (lèvres mouvantes, chants verticaux, pied de vantail, nez d’un coulissant) ;
- Capteurs « sans contact » évolués (rideau laser certifié EN 12453) quand l’environnement crée des pièges (barreaudages, renfoncements).
Si la commande du portail est possible sans visibilité directe (télécommande longue portée, ouverture par smartphone, géolocalisation), la filière recommande au moins deux dispositifs de sécurité complémentaires (ex. cellules + palpeur) pour gérer les approches par l’extérieur ou l’absence de regard sur la manœuvre.
Arrêt d’urgence et dispositifs de commande
Un moyen d’arrêt immédiat doit être disponible : bouton « STOP » sur boîtier mural, entrée « STOP » câblée sur l’automatisme, et, selon l’usage/lieu (collectif, accueil de public), arrêt d’urgence au sens de l’EN ISO 13850. Cet organe doit être bien visible, accessible et non ambigu, afin de supprimer rapidement l’action dangereuse.
Réglez aussi l’auto-fermeture avec prudence : temporisations longues, fermeture uniquement après balayage de cellules libres, et, si possible, fermeture assistée par détection plutôt qu’à l’horloge seule. Les notices de fabricants rappellent de vérifier le bon fonctionnement de l’anti-écrasement après tout changement de réglage.
Les bons réflexes pour le sécurité des enfants
Les statistiques d’accidents montrent des coincements impliquant des personnes vulnérables, notamment des enfants, autour de portes et portails automatiques. Cela milite pour un balisage clair de la zone et une supervision rapprochée.
Dans un foyer, adoptez des réflexes simples :
- Ne laissez jamais jouer à proximité de la zone de débattement ; matérialisez un marquage au sol si besoin.
- Rangez télécommandes et badges hors de portée ; désactivez l’ouverture « mains libres » lorsqu’il y a des enfants.
- Placez les organes de commande à plus d’1,5 m du sol et hors portée directe depuis l’espace public.
- Équipez les zones à risque (chants, refoulements) de palpeurs et préférez des vitesses modérées.
Photocellules : placement et redondance
Les cellules doivent croiser la trajectoire à une hauteur apte à détecter roues, pare-chocs, animaux et enfants. Les guides d’installation préconisent généralement un montage autour de 50–60 cm du sol, des deux côtés, à la même hauteur, avec un recul suffisant du plan du vantail pour éviter les accrochages. Ce réglage reste une recommandation d’ingénierie plutôt qu’une cote normative unique.
Dans des environnements ouverts au vent ou sujets aux reflets, soignez l’alignement, la fixation et le blindage contre le soleil rasant ; testez chaque cellule en masquant le faisceau : la manœuvre doit s’interrompre ou s’inverser instantanément.
Check-list sécurité à cocher avant mise en service
| À vérifier | Objectif | Comment tester |
|---|---|---|
| Structure et guidages | Éviter points durs et dérives | Ouverture manuelle libre, rail propre, butées intactes |
| Analyse de risques du site | Repérer cisaillements/refoulements | Simuler les trajectoires, ajouter protections si nécessaire |
| Limitation des forces | Réduire l’énergie de choc | Réglage de couple, vérification selon EN 12445 par un pro |
| Cellules photoélectriques | Détection sans contact | Masquer la cellule : mouvement interdit/inversé |
| Palpeurs de sécurité EN 12978 | Stopper dès contact | Appuyer le profil : arrêt immédiat |
| Arrêt (STOP/E-stop) | Arrêter net la manœuvre | Actionner : mouvement interrompu, redémarrage contrôlé |
| Déverrouillage manuel | Secours en cas de panne | Débrayer et manœuvrer à la main sans effort excessif |
| Signalisation | Avertir l’entourage | Feu orange/clignotant visible, avertisseur sonore si besoin |
| Commande à distance | Éviter manœuvres à l’aveugle | Désactiver actions hors de vue ou renforcer la redondance |
| Documentation CE | Traçabilité et conformité | Notice, déclaration, étiquetage et carnet de maintenance |
Cette grille reprend l’esprit des exigences EN 13241/12453 et des notices : limitation des forces, dispositifs de sécurité certifiés, commandes sûres et documentation.
L'entretien et les tests périodiques à ne pas négliger
Après mise en service, programmez des vérifications régulières : nettoyage cellules/rails, serrage visserie, contrôle des câbles, essai du déverrouillage, test palpeurs et cellules, validation du STOP. Les fabricants exigent de répéter les essais anti-écrasement après tout réglage de force et de journaliser ces opérations.
Dans les copropriétés ou sites recevant du public, la réglementation renvoie à des obligations d’entretien et de sécurité renforcées (portes automatiques de garages notamment). Faites intervenir un professionnel pour des contrôles périodiques formalisés et conservez les rapports.
Les choix techniques qui font la différence au quotidien
Un opérateur en 24 V avec encodeur gère mieux l’anti-écrasement et offre souvent une batterie de secours, là où les moteurs 230 V sont moins tolérants aux réglages fins d’effort. Le réglage de vitesse (ralentis fin de course) et l’apprentissage des courses améliorent encore la sécurité d’usage.
Dernier réflexe : si vous modernisez un vieux portail, exigez du poseur l’ensemble des documents CE liés à l’assemblage livré (déclaration, étiquetage EN 13241, schémas, PV d’essais EN 12445). C’est la garantie d’un équipement sûr et traçable dans le temps.
Les choses à ne pas faire
- Neutraliser les cellules pour « dépanner » rapidement.
- Augmenter le couple moteur pour « forcer la fermeture ».
- Confier une télécommande à un enfant.
- Laisser un coulissant refouler devant une clôture barreaudée non protégée.
- Oublier le test des palpeurs après un réglage.
