Les disjoncteurs : fonctionnement, utilité et prix

Les disjoncteurs font partie des mécanismes de sécurité les plus importants pour la protection de votre habitation. Chaque fois que le câblage électrique d'un bâtiment est traversé par un courant trop important, ces équipements coupent le courant jusqu'à ce que quelqu'un puisse régler le problème.

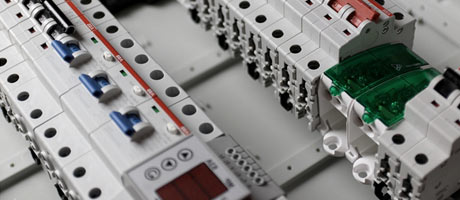

disjoncteurs en gros plan

Sans disjoncteurs (ou sans fusibles), l'utilisation domestique de l'électricité serait très dangereuse du fait des risques d'incendie et des dégâts résultant de simples problèmes de câblage et de défaillances des équipements électriques.

Comment fonctionne un disjoncteur ?

Le panneau électrique de votre maison contient une série de disjoncteurs (unipolaires ou bipolaires) à levier qui contrôlent et protègent les circuits. Chaque disjoncteur est conçu pour se déclencher ou s'éteindre de lui-même à des charges d'intensité prédéterminée, c'est pourquoi on retrouve des disjoncteurs de différentes dimensions dans la boîte.

Norme NF C 15-100Pour protéger votre maison et votre famille contre l'incendie et les électrocutions, si cette limite est atteinte, le déclenchement du disjoncteur ouvre le circuit et empêche ainsi la circulation du courant vers celui-ci.

L'installation des disjoncteurs est régie en France par la norme NF C 15-100 qui définit le nombre minimum de disjoncteurs, le choix de leur calibre et les modalités de leur branchement sur le tableau électrique.

Le fonctionnement du disjoncteur différentiel en vidéo :

Où sont les disjoncteurs dans ma maison ?

Les disjoncteurs se trouvent dans le tableau à disjoncteurs électriques de votre maison. On les trouve généralement dans le garage, le sous-sol, le hall d'entrée ou dans les pièces de stockage. Si vous avez des difficultés à localiser votre tableau, cherchez le compteur électrique à l'extérieur de votre maison. Il se trouve généralement à proximité de votre tableau électrique pour des raisons de sécurité et de distribution.

Comment réinitialiser un disjoncteur

Si vous perdez le courant dans une prise ou une partie de votre maison, un disjoncteur peut avoir été déclenché. Une fois que vous avez trouvé votre tableau électrique, il est très simple de réinitialiser le disjoncteur.

Ouvrez le boitier et cherchez les boutons à bascule. La plupart doivent être orientés vers le centre du panneau, indiquant la position ON. Les interrupteurs à bascule orientés dans la direction opposée au centre du panneau sont désactivés. Les interrupteurs en position intermédiaire sont ceux qui se sont déclenchés. Vous devez éteindre le disjoncteur avant de le rallumer sinon il ne se rétablira pas. S'il se déclenche à nouveau tout de suite, éteignez-le sans le réinitialiser, fermez la porte du panneau et consultez un électricien professionnel pour une enquête plus approfondie.

Votre installation électrique disjoncte souvent ?

Les raisons les plus courantes pour lesquelles les disjoncteurs se déclenchent :

  • Un circuit surchargé, par exemple quand de nombreux équipements fonctionnent simultanément : chauffage électrique, machine à laver le linge, lave-vaisselle, etc.
  • Un court-circuit, par exemple un problème de câblage dans un appareil qui entraîne une surcharge.
  • Un défaut à la terre, qui se produit généralement dans des endroits humides comme la cuisine et la salle de bain.

disjoncteur

Si votre maison est équipée d'un disjoncteur qui se déclenche fréquemment, il est important de comprendre la cause du problème et d'y remédier rapidement, le but étant d'éviter les incendies et les blessures d'origine électrique. Dans de rares cas, le disjoncteur lui-même pourrait être endommagé, ou vous pourriez, sans le savoir, avoir un appareil endommagé/défectueux ou un problème dans le circuit lui-même, comme un trop grand nombre d'éléments sur un même disjoncteur (autrement dit, une surcharge du circuit).

Si un disjoncteur se déclenche à plusieurs reprises ou si vous voyez des disjoncteurs carbonisés, des signes d'incendie ou si vous sentez une odeur de brûlé, coupez le disjoncteur principal de votre panneau et ne prenez pas de risques intuiles : contactez immédiatement un électricien.

Quel prix pour la fourniture et la pose d'un disjoncteur?

  • Disjoncteur général : de 75 € à 175 € (fourniture uniquement)
  • Disjoncteur différentiel : de 50 € à 300 € (fourniture uniquement)
  • Disjoncteur divisionnaire : de 25 € à 185 € (fourniture uniquement)

Pour la pose, le tarif moyen d'un électricien varie de 35 € à 50 € de l'heure. Comptez entre 10 € et 50 € par unité posée.

Si vous cherchez un professionnel pour l'installation ou la réparation de panneaux électriques et de disjoncteurs, notre site de mise en relation vous permet de recevoir jusqu'à 3 devis sans engagement des électriciens de votre région. Pour en bénéficier, cliquez sur le lien ci-dessous pour vous rendre sur la page de demande de devis.
