Le réseau domestique moderne s’appuie toujours sur la fiabilité du réseau filaire. Si le Wi-Fi offre de la souplesse, l’ethernet filaire, lui, garantit une connexion rapide et stable, à l’abri des fluctuations. Le câblage RJ45, pivot de tout réseau Ethernet local, mérite donc toute notre attention. Dans de nombreux foyers connectés, chaque prise RJ45 est un véritable point d’accès qui relie ordinateurs, téléviseurs et consoles au cœur de la maison : la box internet ou le coffret de communication. En somme, ce mode de liaison filaire consolide la structure numérique de l’habitat et assure des débits élevés et constants.
Au sommaire de ce guide :
Ce qu'il faut savoir sur le RJ45
Le connecteur RJ45, abréviation de Registered Jack 45, est l’interface standard du réseau câblé. Cette petite fiche rectangulaire comporte huit broches (8P8C) qui accueillent huit fils de cuivre disposés en quatre paires torsadées. Chaque paire transporte les données entre deux appareils en minimisant les interférences électriques grâce aux torsades qui réduisent les perturbations électromagnétiques.
La qualité de cette liaison dépend aussi du choix du câble. Par exemple, un câble de catégorie Cat5e permet de transporter 1 Gbit/s sur 100 m, tandis qu’un câble Cat6 peut monter jusqu’à 10 Gbit/s sur plusieurs dizaines de mètres. Les variantes comme le Cat6a ou le Cat7 poussent encore plus loin ces performances. Il est donc déterminant de choisir un câble adapté à ses besoins : une catégorie plus élevée supporte des débits plus importants et offre une meilleure marge dans le temps.

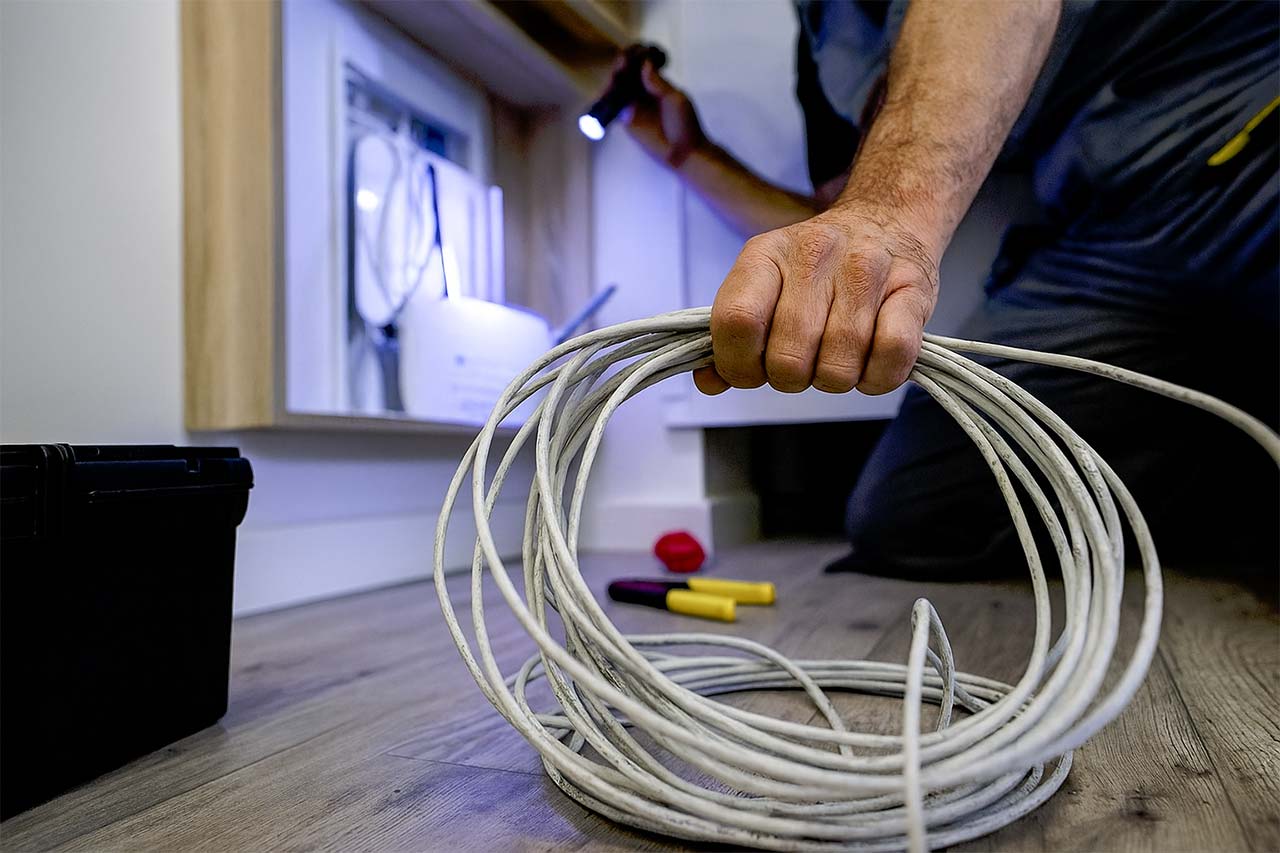

Derrière ce connecteur technique se cache aussi une topologie spécifique : le câblage en étoile. Contrairement aux prises électriques chaînées entre elles, chaque prise RJ45 de la maison est reliée directement au boîtier central du réseau (coffret de communication ou box). On tire un câble depuis ce point central vers chaque prise murale. Ce schéma évite les pertes de signal liées à des embranchements en cascade et facilite le dépannage. En somme, une bonne planification du tracé – emplacement des prises, respect des normes – est la base d’une installation fiable.
Les outils indispensables pour les branchements
Pour réaliser un câblage RJ45 efficace, il convient de réunir quelques outils et matériaux spécifiques. Voici l’équipement de base :
- Prises RJ45 murales (modèles multimédias encastrables) ;
- Câble Ethernet en cuivre 4 paires torsadées, de catégorie adaptée (au minimum Cat5e, mieux Cat6 pour une meilleure marge de débit) ;
- Pince à dénuder (pour retirer la gaine sans endommager les fils) et Pince à sertir RJ45 (pour fixer les embouts sur le câble si on réalise un cordon sur mesure) ;
- Embouts et connecteurs RJ45 compatibles avec la catégorie de câble choisi (embouts mâles pour les cordons, modules femelles pour les prises murales) ;
- Tournevis plat (pour fixer les prises murales au mur et manipuler certains connecteurs) ;
- Testeur de câble réseau (outil simple qui permet de vérifier la continuité et le bon câblage une fois la prise montée).
On distingue deux usages pour le câble RJ45 : le monobrin (un seul fil épais par conducteur) est rigide et idéal pour le câblage fixe dans les murs, tandis que le multibrin (nombreuses fines brins torsadés) est souple, parfait pour les cordons de liaison entre appareils.
En règle générale, on installe du câble monobrin dans les murs de la maison et on utilise des cordons multibrins (prêts à l’emploi) pour relier ordinateurs, box et switch. Veillez également à ce qu’un câble Ethernet soit de cuivre pur (évitez les versions CCA plaquées aluminium, qui dégradent la qualité du signal sur de longues distances). De plus, respectez la limitation de longueur à 100 mètres par liaison, comme le prévoient les normes Ethernet : au-delà, le signal faiblit et la connexion peut devenir instable.
Palette des couleurs et normes de câblage
Chaque câble contient huit fils identifiés par couleur : blanc-vert, vert, blanc-orange, orange, blanc-bleu, bleu, blanc-marron et marron. Pour que le signal puisse traverser plusieurs connexions sans erreur, il faut définir un schéma de câblage rigoureux. Deux standards sont acceptés : la norme T568A et la norme T568B. En pratique, le 568B est le plus courant dans les installations récentes. Veillez à choisir un seul standard (A ou B) et à l’appliquer sur tout le réseau, sinon les appareils risquent de ne pas communiquer entre eux.
Par exemple, selon le 568B, l’ordre des fils (de gauche à droite dans la prise) est : blanc-orange, orange, blanc-vert, vert, blanc-bleu, bleu, blanc-marron, marron. Dans le 568A, on remplace vert et orange dans l’ordre. Lors de l’insertion, tenez bien chaque fil, aplatissez-les pour qu’ils restent parallèles, puis poussez-les jusqu’au fond du connecteur. Ne détordez pas les paires plus que nécessaire à l’extrémité : gardez les fils torsadés le plus près possible du connecteur pour préserver leur immunité aux parasites électromagnétiques.
Le guide du branchement pas à pas
La pose d’une prise RJ45 s’effectue en plusieurs étapes simples :
- Préparez le câble : coupez la gaine extérieure sur environ 2 à 3 centimètres avec la pince à dénuder, sans endommager les fils intérieurs. Retirez délicatement tout blindage (feuillards, drain, etc.) si présent, puis séparez les quatre paires torsadées. Redressez les fils pour qu’ils soient bien parallèles.
- Alignez les paires : organisez les fils dans l’ordre défini par la norme (A ou B) choisie. Veillez à ce qu’ils soient bien droits et alignés, sans se chevaucher. Le branchement sera fiable si chaque fil suit exactement le parcours prévu.
- Insérez et serrez : introduisez les fils un à un dans les encoches de la prise RJ45 jusqu’au fond, en respectant l’ordre chromatique. Contrôlez leur position avant de sertir. Insérez ensuite la prise dans la pince à sertir et actionnez fermement l’outil jusqu’à entendre le déclic de verrouillage. Coupez l’excédent de fils au ras de la prise.
- Vérifiez votre câblage : utilisez le testeur de câble pour valider la continuité et l’ordre des fils. Branchez les deux extrémités du câble dans le testeur et lancez la vérification. Si tous les voyants s’allument dans l’ordre, le câble est correct et prêt à l’emploi. Sinon, repérez l’erreur (fils inversés, mauvais contact…) et refaites la terminaison.
Conseils d’experts pour un câblage domestique sans faille
Pour garantir la robustesse de votre installation, quelques astuces de professionnel sont utiles. Ne mélangez jamais les normes A et B dans une même installation : cela créera des conflits insidieux.
Évitez également de dépasser 100 mètres par liaison, car la norme Ethernet limite ce segment pour conserver l’intégrité du signal. Lors du cheminement des câbles, utilisez des gaines ou des goulottes et des colliers de fixation pour les protéger et obtenir un tracé net : un câblage ordonné facilite la maintenance et évite d’arracher un câble par accident.
Autre conseil : respectez le rayon de courbure préconisé (généralement 4 à 6 cm pour un câble Cat6) ; ne pliez jamais brutalement un câble, car cela peut dégrader ses performances.
Enfin, identifiez chaque câble et chaque prise avec des étiquettes (indiquant la pièce ou la destination) : un bon repérage simplifie énormément le dépannage futur. Avec ces précautions et un matériel adapté, votre réseau RJ45 domestique sera solide, performant et durable.
